ماژول کنترلر دما
این ماژول وسیله ای است برای کنترل دمای محیط با امکان روشن کردن یک وسیله برای خنک کردن و یک وسیله برای گرم کردن محیط .

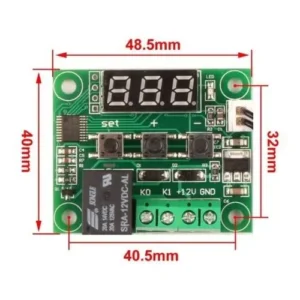

بر روی ماژول دماسنج دیجیتال XH-W1209 یک سون سگمنت سه رقمی برای نمایش دما و سه کلید برای تغییر تنظیمات ماژول قرار داده شده است. یک ترمینال پیچی ۴ تایی بر روی بورد قرار دارد که دو تای آن مربوط به تغذیه است که باید به ۱۲ ولت DC متصل شود و دوتای دیگر (K0,K1) کنتاکت نرمالی اوپن رله ۱۰ آمپر روی بورد است که هنگامی که دما به نقطه ی مورد نظر رسید، وصل شده و ال ای دی قرمز روی بورد نیز روشن می شود .
همچنین دارای سنسورجهت اندازه گیری دما و نمایشگر برای نمایش دما است.
- ولتاژ ورودی ماژول کنترلر ۱۲ ولت
- رنج اندازه گیری دما -۵۰ تا ۱۱۰ درجه سانتی گراد
- دقت اندازه گیری : ۰.۱ درجه سانتی گراد
- دارای خروجی رله ۱۰ آمپر
- طول کابل سنسور : ۱ متر
ماژول XH-w1209 دارای ۳ کلید کنترل Set ، + و – میباشد. اگر کلید SET را برای ۲ ثانیه نگه داریم ۷ گزینه برای تنظیم ترموستات به این صورت P0,P1,P2,P3,P4,P5,P6 نمایش داده میشوند.
حالت P0 خنک کننده یا گرم کننده:در این حالت عملکرد کنترلر دما را در دو حالت خنک کننده یا C به عنوان Cooling و گرم کننده یا H به عنوان Heating تنظیم میکنیم. اگر کنترل دما را روی حالت C تنطیم کنیم. به محض کاهش دما از حد تعریف شده؛ رله فعال خواهد شد. اگر کنترلر رادر حالت H تنظیم کنید. به محض افزایش دما از حد تعریف شده؛ رله فعال خواهد شد.
حالت P1 هیستریسس hysteresis:در این حالت میتوانید تلورانس حساسیت را تنظیم کنید. به عنوان مثال اگر دما رار روی ۱ درجه سانتی گراد تنطیم کنید. دمای مطلوب ترموستات هم ۲۰ درجه سانتی گراد باشد، رله در ۲۱ درجه سانتی گراد (۲۰C + 1C ) غیرفعال خواهد شد. دوباره رله زمانی که دما به ۲۰ درجه سانتی گراد کاهش پیدا کند، فعال خواهد شد.
حالت P2 بالاترین حد دما:در این حالت میتوانید بیشترین حد دما را تنظیم کنید. البته کمتر از ۱۱۰ درجه سانتی گراد باشد.
حالت P3 پایین ترین حد دما:در این حالت میتوانید کمترین حد دما را تنظیم کنید. البته بیشتر از ۵۰ درجه سانتی گراد باشد.
حالت P4 دمای صحیح یا کالیبراسیون:یکی از ویژگیهای منحصر به فرد ماژول کنترلر دما W1209 میباشد. ترموستات را مانند یک ترمومتر دقیق تنظیم کنید. اگر دماسنج کالیبره شده ندارید، باید دما را روی ۰ درجه تنطیم کنید. به این روش با دقت ۰٫۱ درجه سانتی گراد، دما را خواهد سنجید.
حالت P5 تاخیر در قطع رله:در این مرحله ، زمان تاخیر اولیه را بین ۱ -۱۰ دقیقه میتوانید تنظیم کنید. اگر روی ۱ دقیقه تنظیم کنید؛ پس از فعال شدن رله تا ۱ دقیقه پس از گذر از دمای تعیین شده فعال خواهد بود. این حالت مناسب برای دستگاه جوجه کشی است.
حالت P6 اخطار دمای بیش از حد:در این حالت، ابتدا برد را خاموش و سپس روشن کنید. سپس با کلید Set وارد تنظیمات شوید. دمای مورد نظر را تنظیم کنید. هنگامی که دما از حد تعریف شده بالاتر برود. آلارم فعال شده و نمایشگر دما را نشان نخواهد داد.
پس از وارد شدن در منوی تنظیمات با دو کلید + و – محدوده دمایی را انتخاب میکنیم. نمایشگر سون سگمنت زمانی که رله فعال باشد، روشن شده و تا زمان فعال بودن روشن خواهد ماند. با قطع شدن رله LED خاموش میشود.
ماژول ها شامل گارانتی نمیشوند و به هیچ عنوان مرجوع نمیگردد.
